Yapısal kablolama; bilgisayar, telefon, access point, IP kamera, turnike ve diğer ağ cihazlarının güvenilir çalışması için ortak fiziksel temeldir. Doğru proje yalnızca kablo çekmekten ibaret değildir; güzergah, mesafe, elektromanyetik ortam, port sayısı, PoE gücü, test ve etiketleme birlikte planlanır.
Keşifte hangi bilgiler toplanır?
Kat planı, kullanıcı ve cihaz noktaları, kabinet konumu, kablo güzergahı, yangın bölmeleri, elektrik hatları, mevcut boru ve tava altyapısı incelenir. Kamera ve access point gibi PoE cihazlarda port sayısıyla birlikte güç bütçesi de hesaplanır.
- Bugünkü ve üç ila beş yıllık port ihtiyacı
- Yatay bakır kablo mesafeleri
- Binalar ve katlar arası fiber omurga
- İç/dış ortam, nem, sıcaklık ve fiziksel koruma
- Yedek damar, yedek port ve büyüme kapasitesi
Cat6, Cat6A ve fiber seçimi
Kategori seçimi hedef hız, mesafe, çevresel gürültü ve bütçeye göre yapılır. Kablo, patch panel, keystone ve patch cord aynı performans sınıfını desteklemelidir. Katlar veya binalar arası yüksek hız, uzun mesafe ve elektriksel izolasyon gerektiğinde fiber optik omurga tercih edilebilir.
Single-mode ve multi-mode fiber
Seçim; mesafe, mevcut aktif cihazlar, hız hedefi ve gelecekteki yükseltme planına göre yapılır. Konnektör tipi, sonlandırma kutusu, patch kablo ve optik modül uyumu proje çiziminde gösterilmelidir.
Kablo güzergahı ve işçilik standardı
Data kabloları enerji hatlarından uygun ayrımda taşınmalı, keskin büküm ve aşırı çekme kuvvetinden kaçınılmalıdır. Tava ve boru doluluk oranı ileride bakım yapılabilecek seviyede tutulur. Yangın geçişleri uygun yöntemle kapatılır; dış ortam kabloları UV, su ve mekanik riske uygun seçilir.

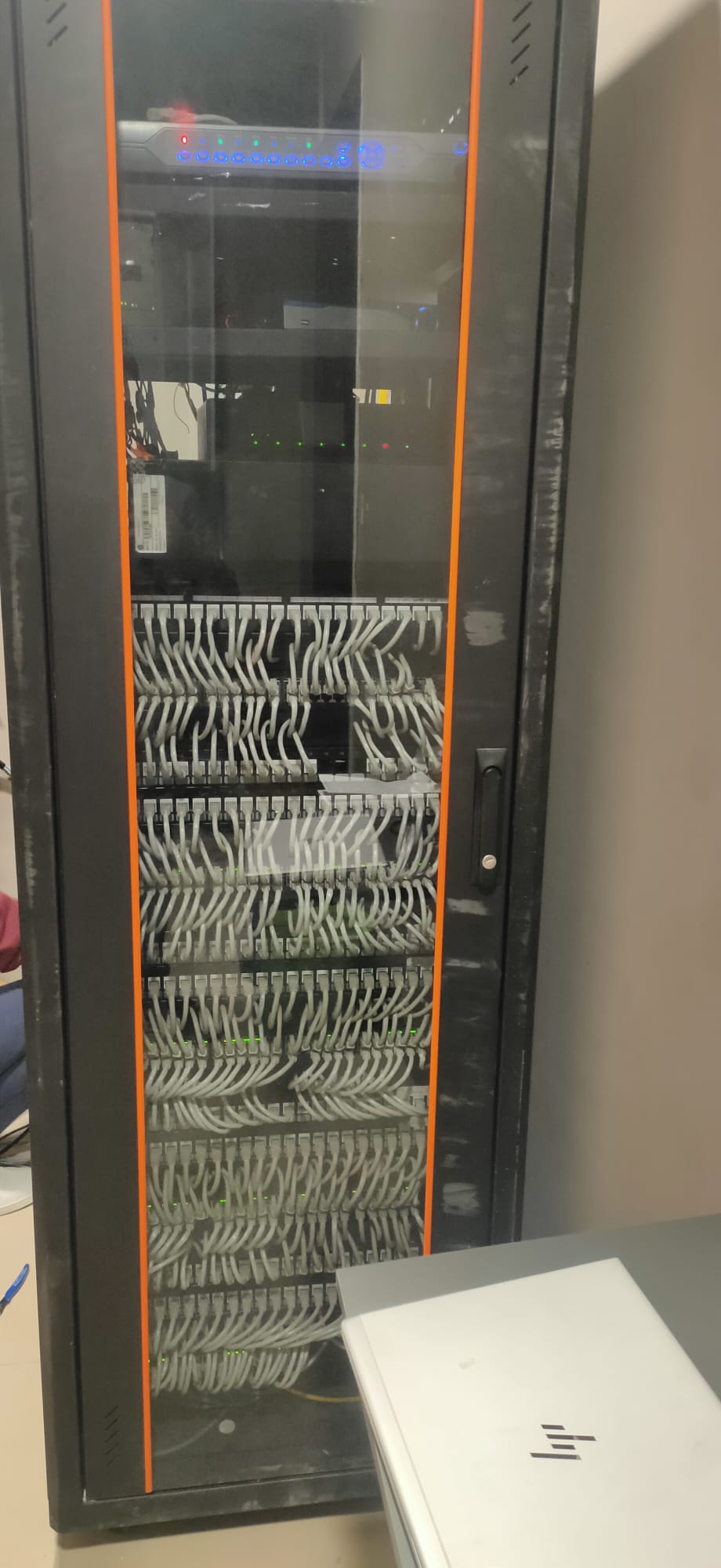

Kabinet, patch panel ve port planı
Her priz benzersiz kodla etiketlenir; aynı kod patch panel ve dokümantasyonda bulunur. Patch kabloları uygun boyda kullanılır, yatay ve dikey düzenleyicilerle hava akışı ve bakım erişimi korunur. Switch uplink, stacking, SFP ve PoE kapasitesi port planıyla birlikte değerlendirilir.
Kurumsal Wi-Fi ve access point yerleşimi
Access point sayısı yalnızca metrekareye göre belirlenmez. Duvar yapısı, kullanıcı yoğunluğu, istemci tipi, kanal planı ve beklenen kapasite önemlidir. Kapsama ölçümü ve mümkünse saha analizi yapılır. Misafir ve kurumsal ağlar ayrılır; access point yönetimi güvenli VLAN'da tutulur.
Test ve kabul
Her bakır hat süreklilikten fazlasını doğrulayan uygun testle kontrol edilmelidir. Hat uzunluğu, çift yapısı ve performans sonucu port koduyla raporlanır. Fiber hatlarda güç kaybı, uç temizliği ve gerekli durumlarda OTDR ölçümü değerlendirilir. Başarısız hat yeniden sonlandırılır ve tekrar test edilir.
Teslim dokümantasyonu
- Kat planı üzerinde data ve kamera noktaları
- Priz, patch panel ve switch port eşleştirmesi
- Bakır ve fiber test sonuçları
- Kabinet yerleşim şeması
- VLAN, IP ve uplink bilgileri
- Kullanılan malzeme, marka/model ve garanti kayıtları
Sık sorulan sorular
Eski kabloyla gigabit hız alınır mı?
Kablonun kategorisi tek başına cevap değildir. Mesafe, sonlandırma kalitesi, hasar, patch elemanları ve test sonucu değerlendirilmelidir.
IP kamera için ayrı kablo gerekir mi?
Her kamera için uygun standartta bağımsız data hattı önerilir. PoE güç ihtiyacı, switch kapasitesi, VLAN ve kayıt trafiği proje hesabına dahil edilir.
